作为拉丁美洲最先进的医学研究机构之一,阿尔伯特·爱因斯坦医学教育研究中心(Albert Einstein Education and Research Center, AEERC)坐落在巴西圣保罗莫伦比住宅区,是巴西第一所由私立医院建立的医学院,被公认为该领域最重要的学习及研究机构之一。
天窗结构与遮阳设计
3,800平方米的玻璃屋顶,由三个巨大的穹顶互相交叠而成,组成了一个网格化的壳体,以最轻的钢结构撑起了86米的巨拱。同时,多层玻璃的组合设计,兼具滤光、散热和吸声功能。
天窗外层由1854块高透明度玻璃板构成,使用的玻璃材料反射率极小,可以避免反光影响。此外,玻璃板涂有三层银面,能够减少太阳辐射热能,印在其上的半透明陶点还可用于遮阳。

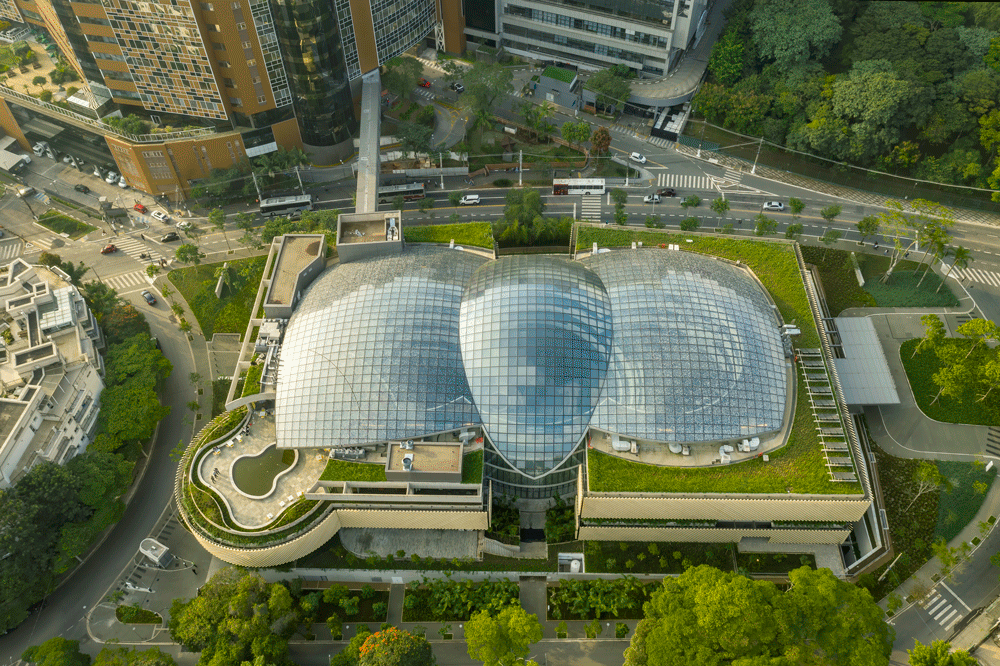

三个相互交叠的巨大穹顶
天窗内层为透明的薄膜结构,其上设有微型孔洞用于吸收噪音,并印有定制的半透明圆点以辅助遮阳。天窗的穹顶中央几近透明,而靠近东西两端圆点密度逐渐增大,使得充足的自然光可以照向中央花园茂盛的植物,而东西方向的低角度阳光则被有效遮蔽。同时,这些圆点在自然光下形成独特的光线效果——从下方看,层层叠叠的点状图案仿佛斑驳的树影,营造出在巨树下沐浴阳光的独特感受。
印有半透明圆点的玻璃穹顶
穹顶几何构造及半透明玻璃印点设计
立面遮阳百叶
连续的通高玻璃幕墙为实验室与教室提供了充足的自然采光,而其外部的围护结构设计了两种遮阳方式——一部分楼层通过悬挑的楼板形成荫蔽;另一部分楼层则外覆遮阳百叶,在控制日照、防止眩光的同时,保留了室内望向周围的视野。
遮阳百叶的翼型形状及其角度和间距,均由计算机日照分析生成,并通过全尺寸的物理模型进行验证。根据不同的阳光朝向,立面采用斜向或水平的遮阳百叶。同时,室内还设有可自主操作的遮光帘,使人们可以更灵活地控制室内光照。
依据光照条件分析生成的立面遮阳系统
立面遮阳百叶 - 局部及细节
环境控制系统
作为教育研究中心学习、协作与社群交流的核心空间,中庭花园采用了复杂的环境控制系统来维持舒适健康的环境,实现可持续发展的目标。
该系统的机电设施仅在需要时向中庭提供低水平、低速率的供冷,旨在尽可能减少能源消耗的同时,控制湿度并提高舒适度。湿度平衡系统也满足了严格的实验室环境要求,并为植物生长创造了有利条件。此外,该系统采用了大量的流体动力学计算分析,模拟了中庭大体量空间的热量分层以及火灾时的烟雾疏散。
自然光照入中庭
宜人、宜植物的内部环境
建筑材料
该项目采用了多种本地木材,包括用于图书馆的毛卷花桑和巴西孪叶苏木,用于礼堂的巴西洋椿,以及手工挑选的用于包覆电梯核心和定制门的绿心樟。教室和实验室使用了天然橡胶地板,从赤陶色到淡黄色共五种颜色,代表不同楼层,可为人们提供直观的空间定位。巴西本地采购的移动式、模块化家具,可灵活组织,服务于不断发展的学习和研究计划。
建筑可持续研究
场地总平面图
剖面图
轴测剖视图
