近日，大连梭鱼湾足球场项目屋面索结构施工如期完成，距离完美竣工又向前迈进了坚实的一大步。

索结构是足球场屋顶的骨架，它像伞骨一样将屋顶膜结构支撑起来，包含上环索提升、撑杆安装、拉索提升、交叉索施工等环节。施工难度极大、精度需求极高，是项目关键线路节点，直接影响后续屋面膜结构、体育工艺等分项工程施工。

项目的罩棚索结构设计为轮辐式上斜交下径向柔性双层索网体系，是国内首次设计采用。整体提升重量达到2600吨，最大索直径达到125毫米，整体索内力值超过40000吨，提升重量和施工难度均为世界之最。

大连梭鱼湾足球场

大连梭鱼湾专业足球场是2023年亚足联中国亚洲杯专用比赛体育场，是我国唯一一个三面环海的海边足球场，是大连市首座专业足球场，在全国为承办亚洲杯新建和改建的10座足球场中，它的单体工程体量最大、结构最复杂、工期最短。

项目总占地面积约26.5公顷，总建筑面积约13.6万平方米，定位为6.3万席位特级足球场。足球场设计理念为“炫彩叠浪”。建筑立面定妆色“海洋蓝”，顶棚呈白色，“蓝海白云”与饰面象征波光粼粼的水之形态，将大连的海洋文化、足球精神融于一体。

建筑设计灵感于“海浪与海螺”，建筑外观优美动感，表皮仿佛波光粼粼的海面，体现了浪漫之都大连的滨海文化特征。螺旋上升的曲线来自海螺，寓意足球名城大连踏浪前行、拼搏向上的城市精神，以及足球事业不断提升的美好愿望。环绕球场2.2公里的慢跑坡道徐徐上升直至屋顶，屋顶观景平台拥有全视野海湾的顶级景观。

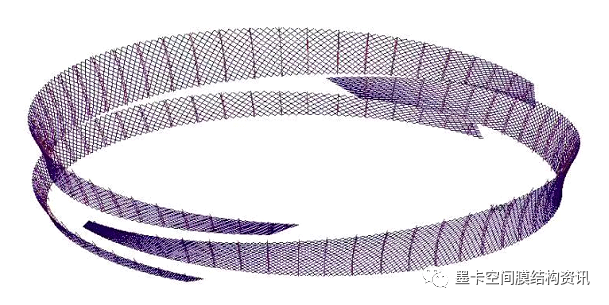

足球场屋盖结构采用轮辐式上斜交下径向柔性双层索网体系，结构采用双层索网布置，索结构跨度253m，索结构厚度19.5m，上层为斜交索网索直径φ110mm，下层为径向布置索网索直径φ120mm，上环为4根直径φ100mm，下环为8根直径φ125mm，上下层索网在交点位置通过竖向的撑杆相连，索结构外环支承与刚性压环梁结构，上斜索最大长度达到了80m，索体均为Galfan密封索。

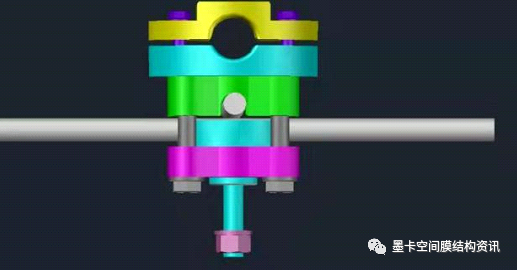

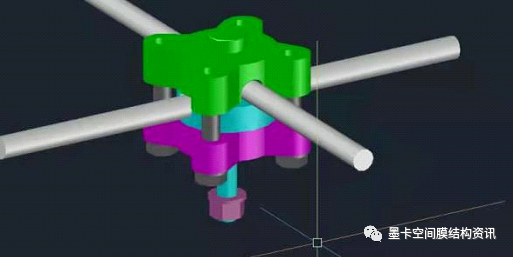

上斜索夹根据结构分为5圈，分别为U2、U3、U4、U5、U6。索夹节点设计复杂，角度多，生产制造过程中的难度大。为了确保每个铸件的质量，技术团队通过铸造模拟分析，使产品更安全可靠。

U2、U3、U4上斜索夹84套    U5、U6上斜索夹56套

本项目索力监测方案采用连接螺杆应力监测及光纤光栅智慧拉索，在国内同类项目里为首次批量应用。

上层索力监测示意图

下层索力监测示意图

连接螺杆用于调节索的长度，索承力的时候连接螺杆直接承受拉力，其表面应变与索力成线性关系。每根索在连接螺杆处设置4个应变传感器，按90度均匀分布在被测截面上，通过计算可获得连接螺杆的受力大小和主应力方向，从而达到监测索力的目的。

连接螺杆传感器示意图

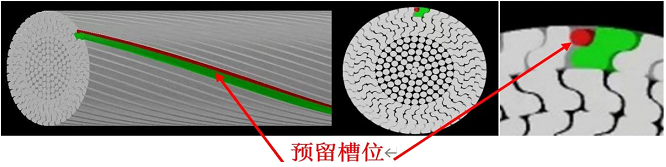

在密封索体表面Z形丝上预制凹槽，槽内内嵌封装光纤布拉格光栅，制成智能拉索的光纤光栅索力传感器。考虑到测量应变需要一定的对称性，实际将使用双开槽拉索，即在一根拉索上选取对称的2根Z形丝预留槽位。

智慧拉索示意

大连梭鱼湾专业足球场是钢结构、索结构、膜结构、金属幕墙结构等各类结构形式组成的复杂建筑体系。项目的罩棚体系为PTFE张拉膜+ETFE气枕膜，覆盖面积约4万平方米，由252块膜单元形成。

外幕墙采用平行交叉索网支承单层ETFE膜，覆盖面积约3.7万平方米，由20余种蓝色组成。设计、施工难度均处国内膜结构前列。其中，坚宜佳φ55、φ40、φ30 Galfan拉索、φ40钢拉杆、3万多套点支碳钢驳接头被应用其中。

项目于2020年10月开工建设，计划2022年12月建成验收并开始试运行，拟定于2023年4月举办测试赛，于2023年6月至7月正式承办亚洲杯。
