项目背景

龙岗“三馆一城”片区作为深圳市政府提出的轨道交通、公交和慢行系统网络融合的试点片区，通过对土地开发条件进行约束，规定开发主体必须在0.8平方公里的范围内规划并实施“三网融合”的交通出行体系。

▼项目概览

坊城设计与万科城市研究院一起合作，规划、设计并实施这一体系，在龙岗中心城区共设置9座天桥以及沿街风雨连廊，串联地铁站、公交站、商业以及住宅区，将原本孤立封闭的城市功能组团立体地连接在一起，实现了全天候立体便捷通行的立体网络。目前部分节点已经建成投入使用。

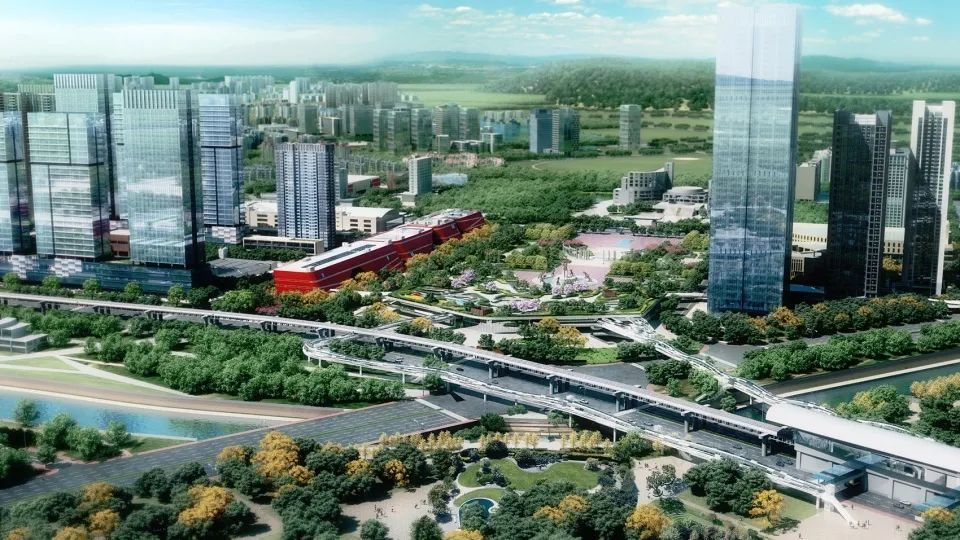

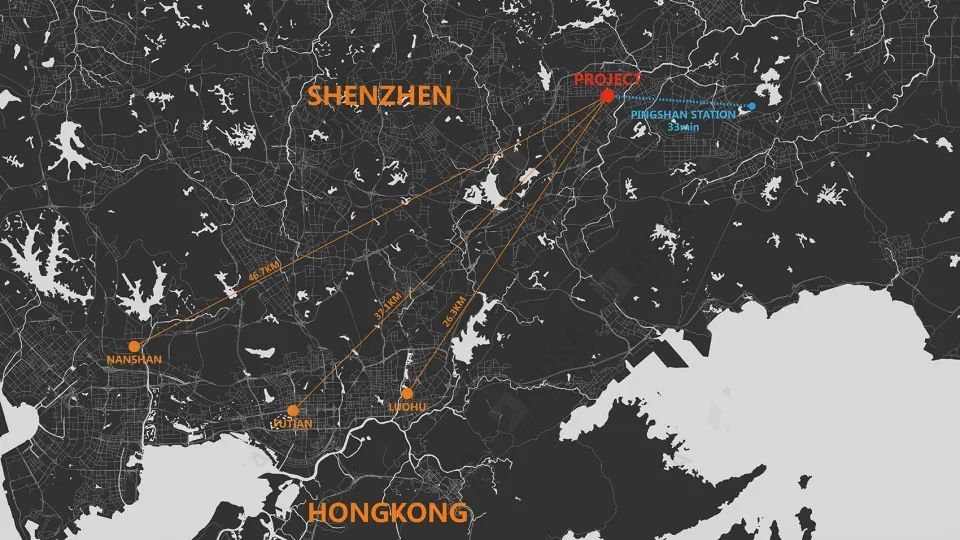

▼项目区位

设计概念

为了实现城市中的立体连接，天桥需要通过转弯，延伸、起伏和放大，灵活适应场地，即在同一个底层逻辑的基础上通过变异和生长来适应不同的设计条件。《九龙图》带来的启示也是如此，同为龙的形象，其在不同的位置呈现和突出了不同的重点。中国传统舞龙的制作工艺也为标准化模块设计带来了灵感，通过单一标准元素的旋转、复制和整列等方式可以得到丰富的整体形态。

▼《九龙图》

以“龙”为灵感，结合天桥所处不同位置、不同的流线桥型会有所不同，整个慢行系统9座天桥使用了4种不同类型的桥型。现一号桥、二号桥、三号桥已建成，其余桥体待建中。

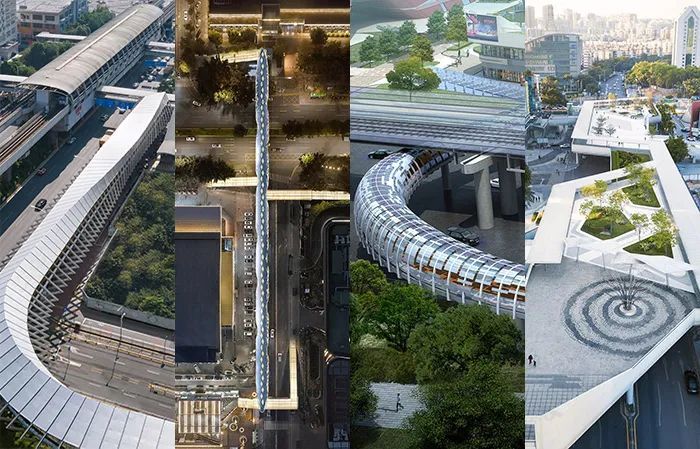

▼4种不同类型的桥型

类型一：旋转桥

对于需要在平面上产生曲线变化的情况，我们设计了可以转弯的旋转桥。桥体采用标准框架，间隔布置，可以适应平面路线的变化，同时形体构架在行进线路上进行扭转，形成独特的空间体验。为了更舒适的出行体验，桥体表面覆盖ETFE半透膜材，并在顶部设置自动喷雾装置进一步降温。LED灯带镶嵌在金属框架凹槽内，夜景逐个亮起的灯光更凸显桥体的动感。目前实施的一号桥连接吉祥地铁站出入口与天誉住宅区二楼公共走廊。

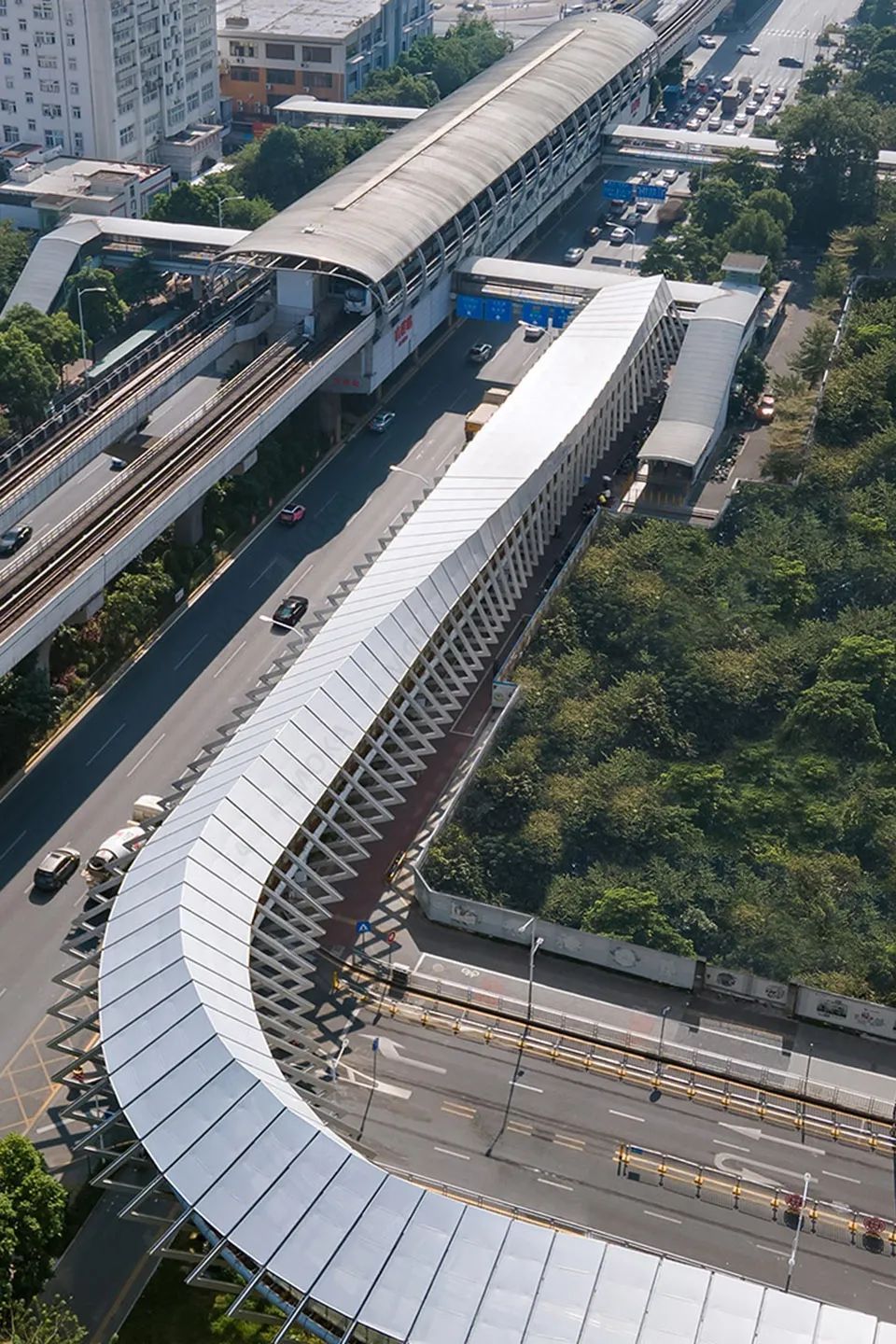

▼1号桥鸟瞰

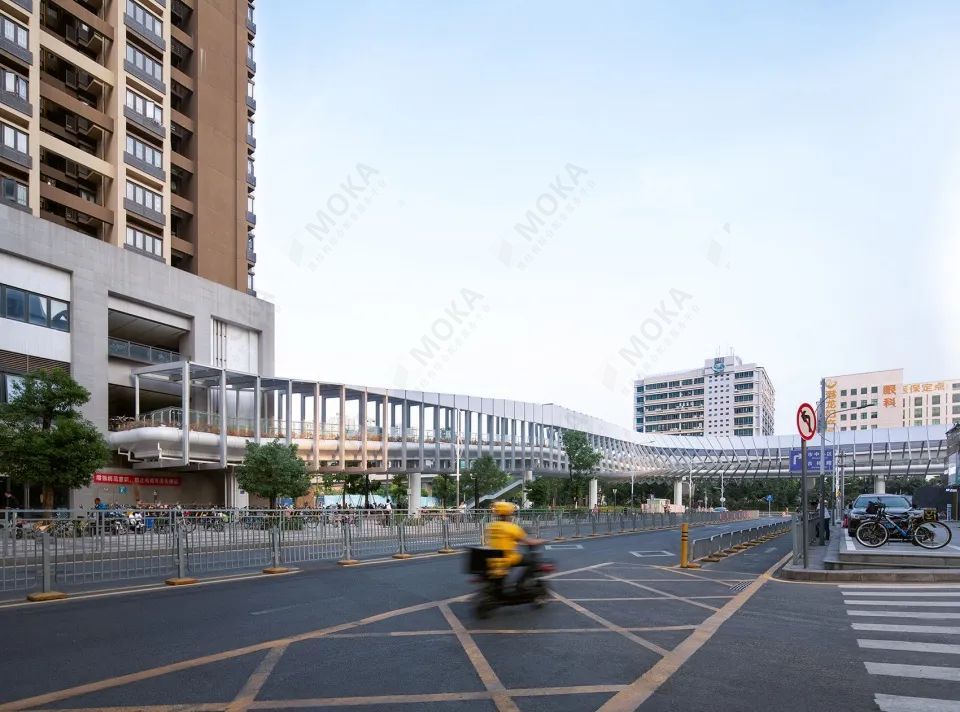

▼可以转弯的旋转桥

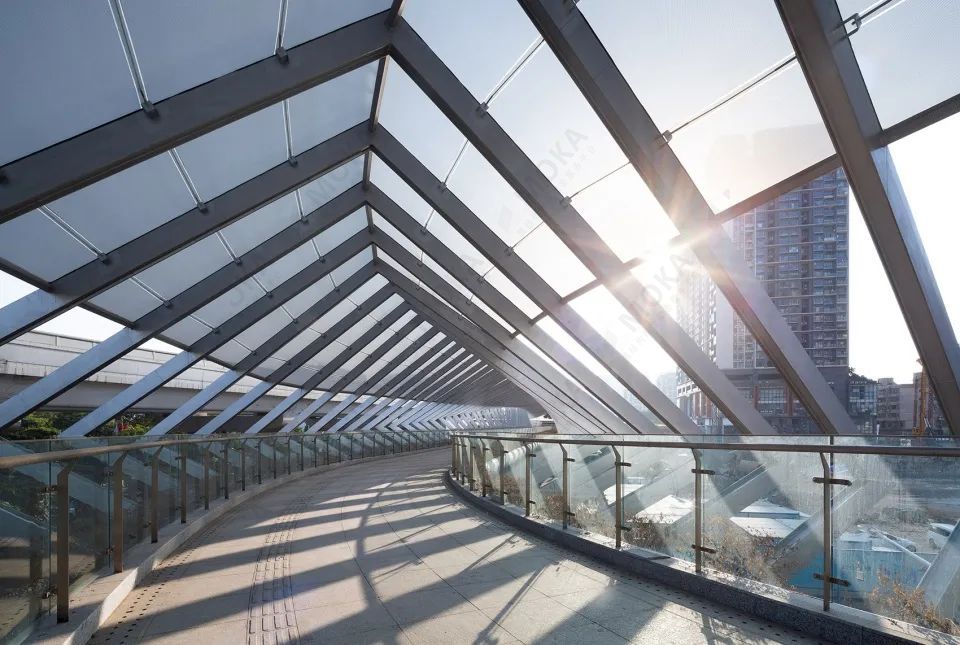

▼桥体表面覆盖ETFE半透膜材

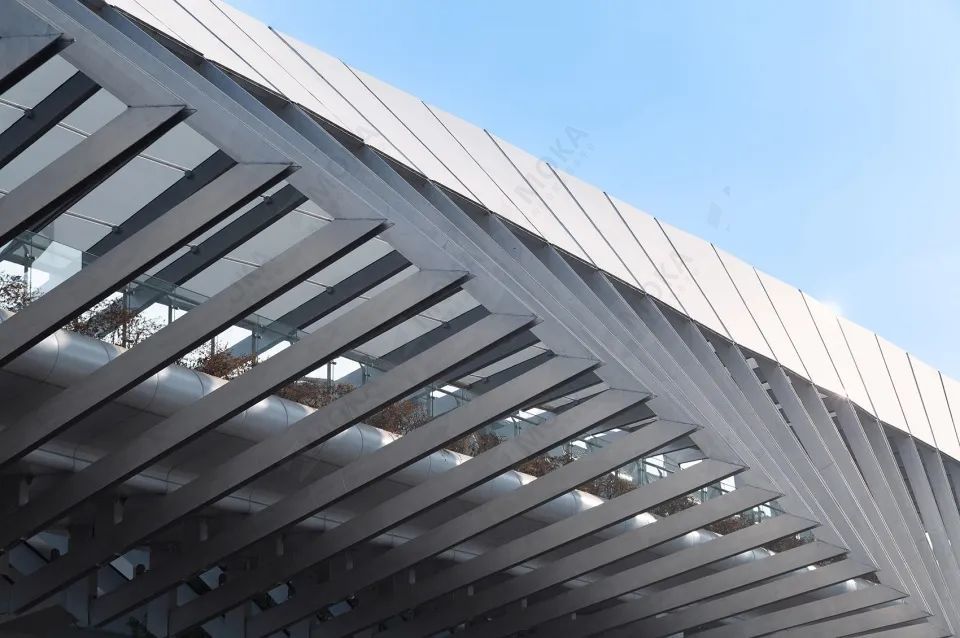

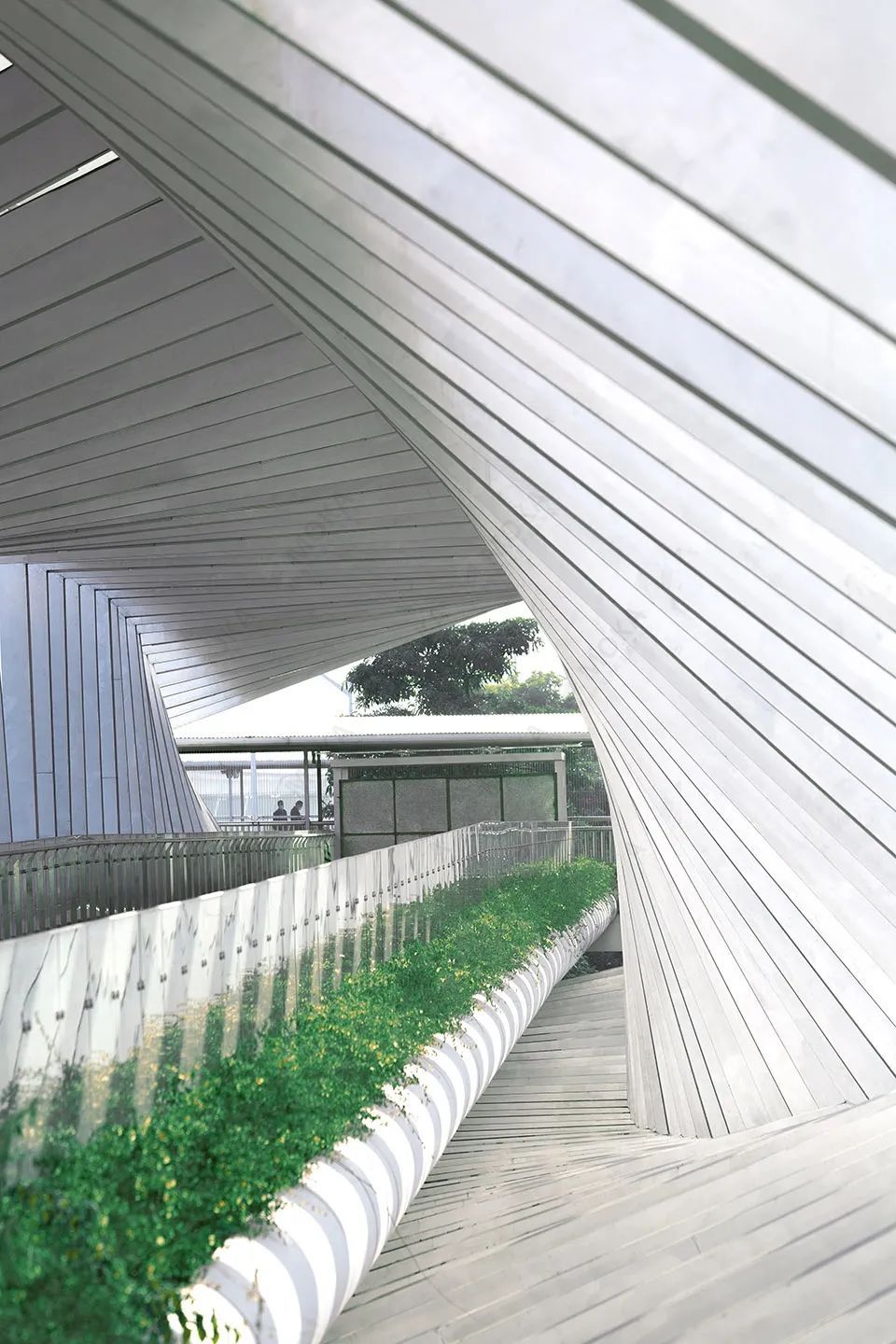

▼扭转的框架

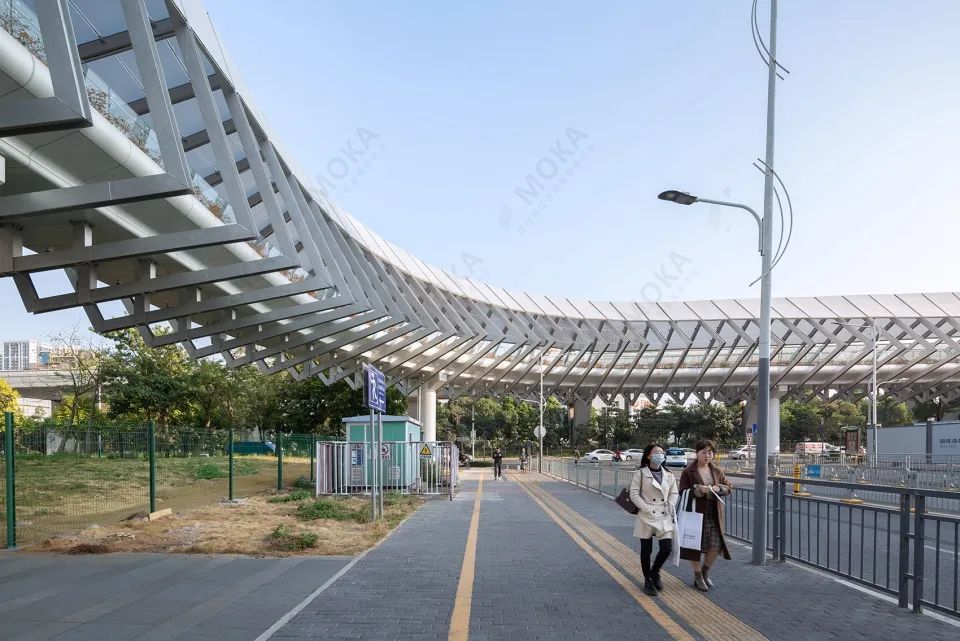

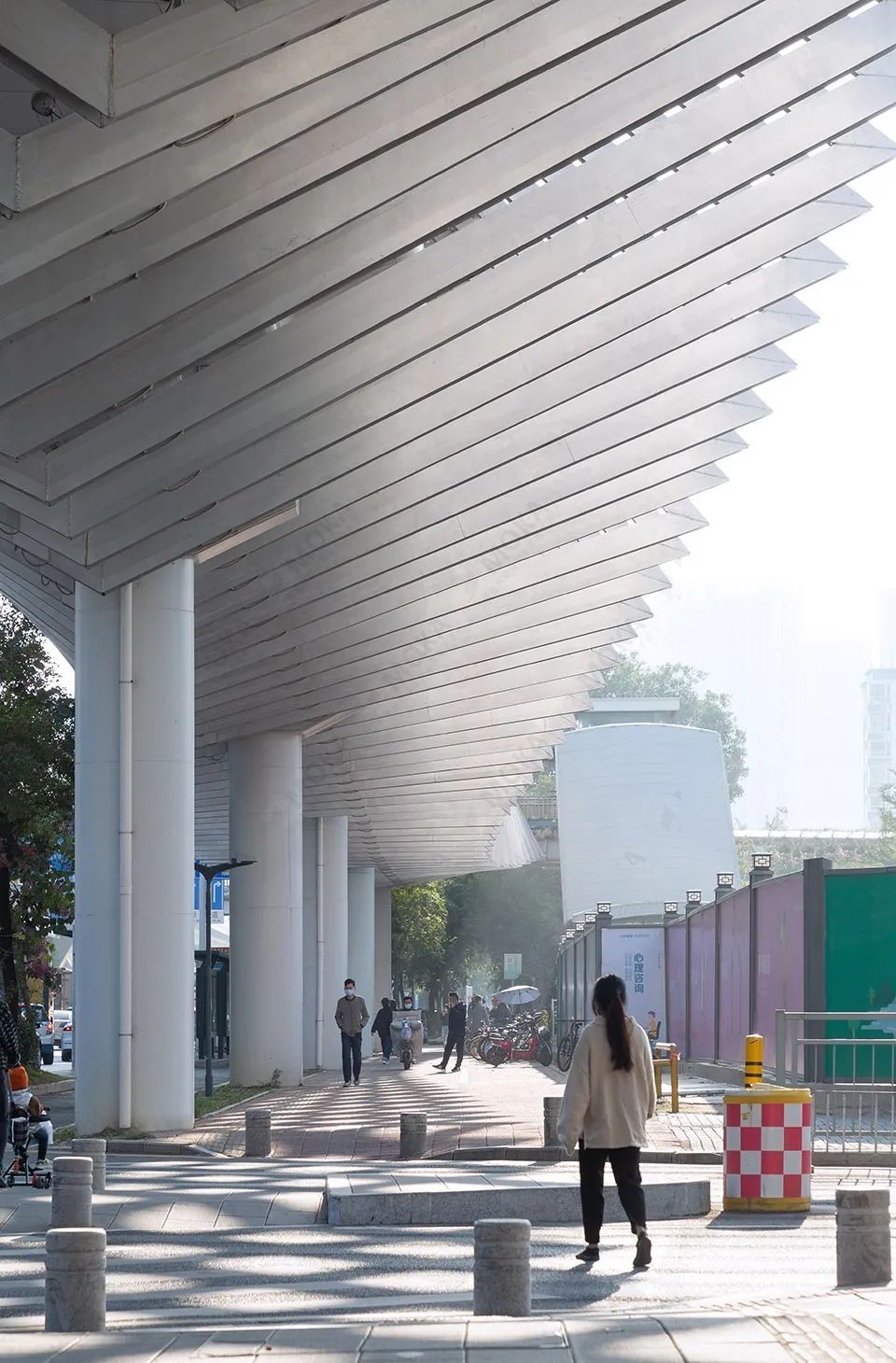

▼有韵律感的桥下空间

▼细部

类型二：延展桥

对于直线布局的天桥我们设计了一个具有无限延展趋势的桥型，桥面两侧错位起伏的曲线改善了直线桥体的单调感，让行进的过程中产生更多的视线变化，体验更为有趣。覆盖在网壳上的面板材料尺寸标准但材料各有不同，由穿孔板、实体板、玻璃组成，从下到上依次排布，保证行人的视野、采光的同时也提供遮阳挡雨功能。整体幕墙表皮划分为统一尺寸规格的面板，按照相同的扭转角度拼装而成，在面板的固定上，采用在钢结构交点上防止造型夹具以固定面板。

▼3号桥材料

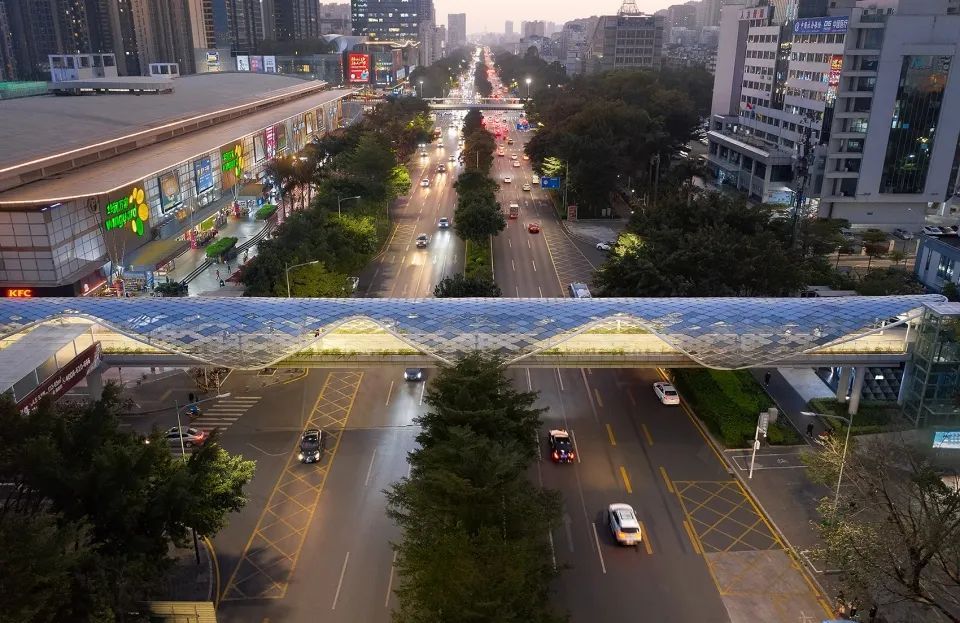

目前实施的3号桥位于龙岗中心区政府对面的主要城市道路龙翔大道连接了龙岗中心的几个主要公共建筑，包括世贸百货以及龙岗三馆一城（科技馆、青年宫、公共艺术博物馆和书城）。

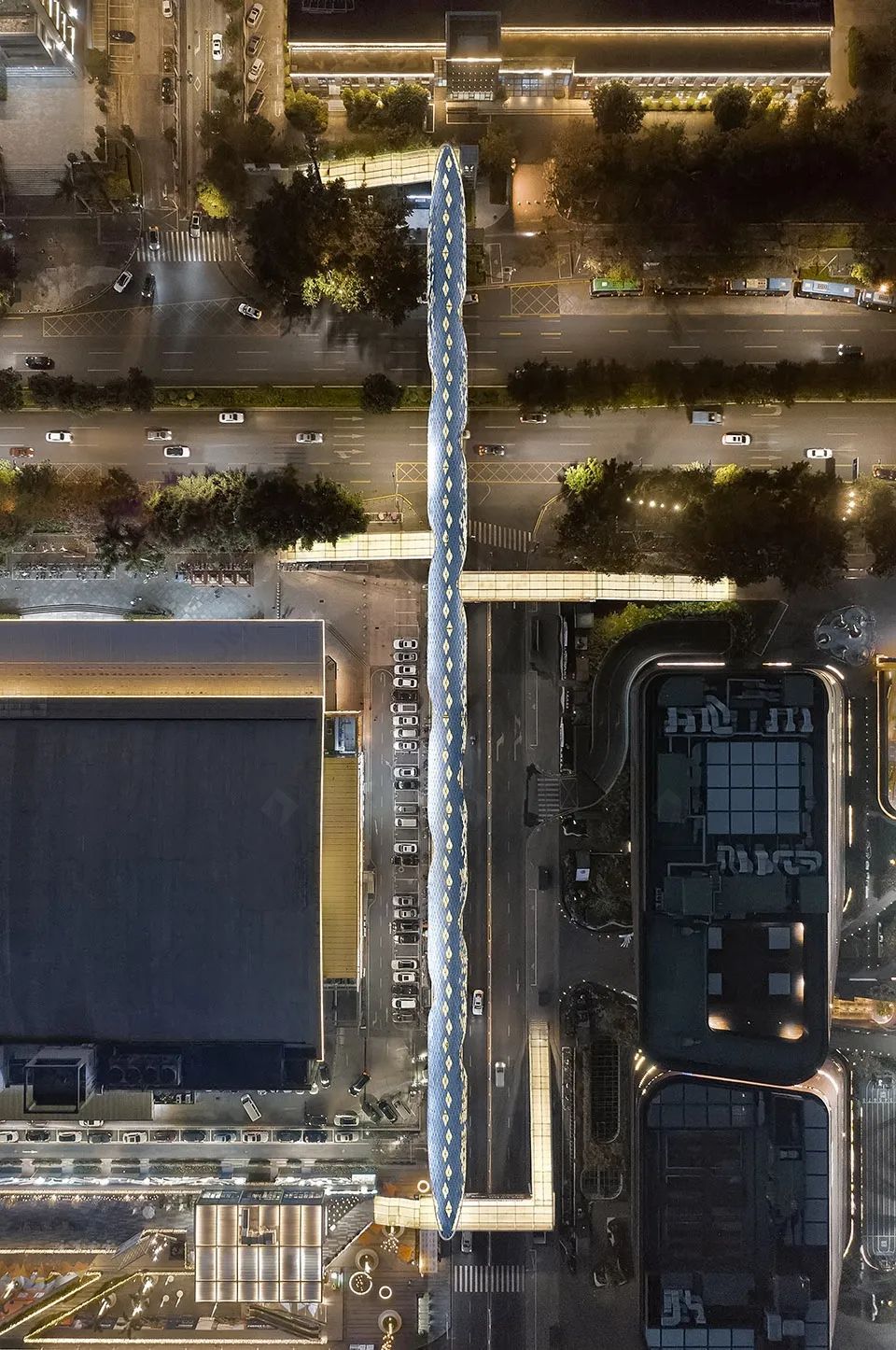

▼3号桥顶视

▼直线布局

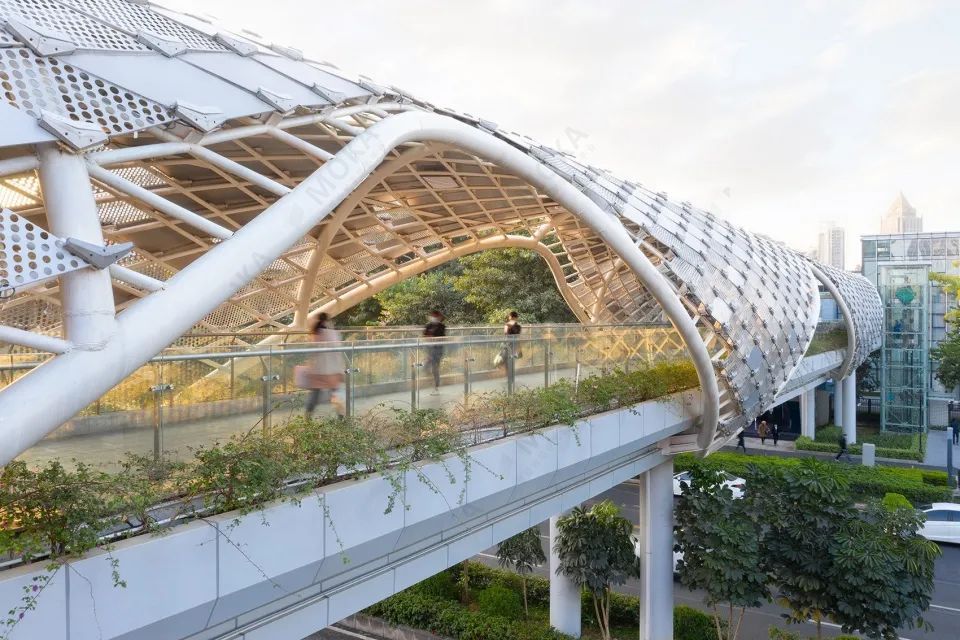

▼桥体具有无限延展趋势

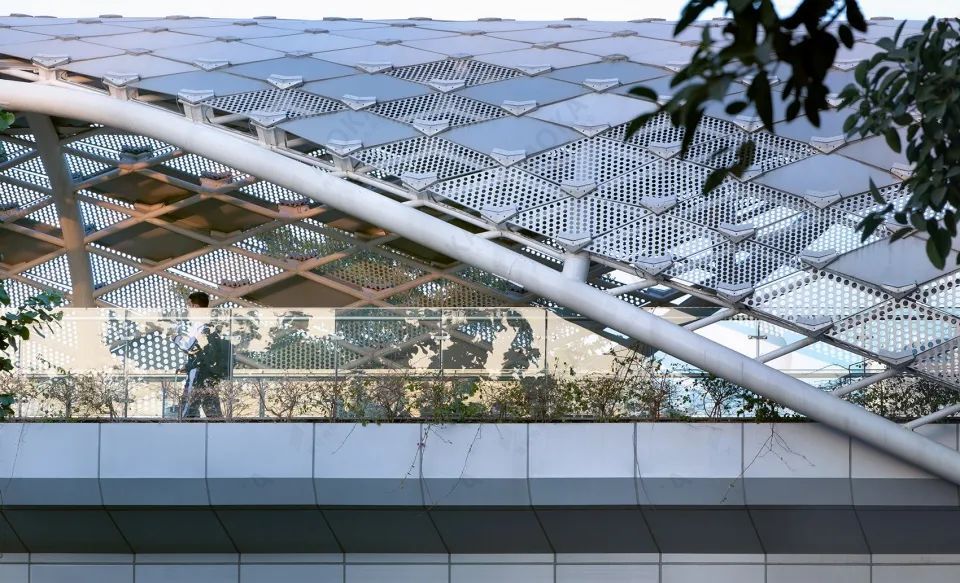

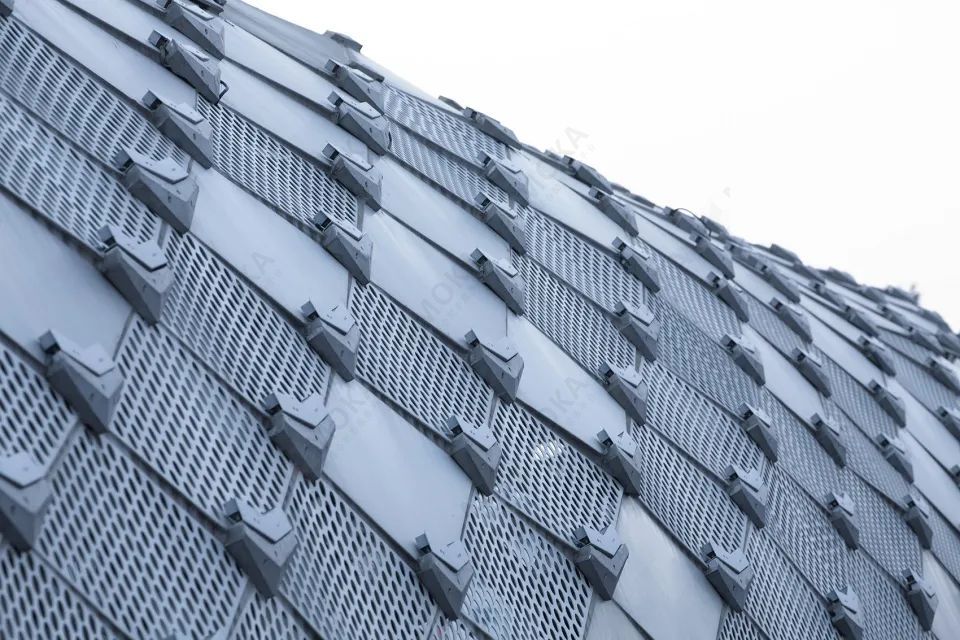

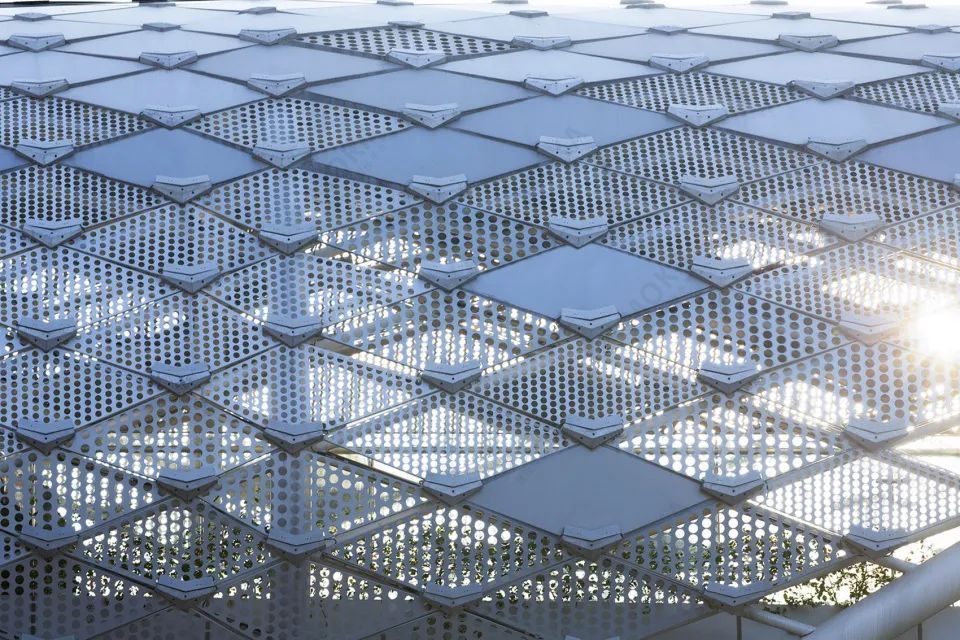

▼覆盖在网壳上的面板

▼细部

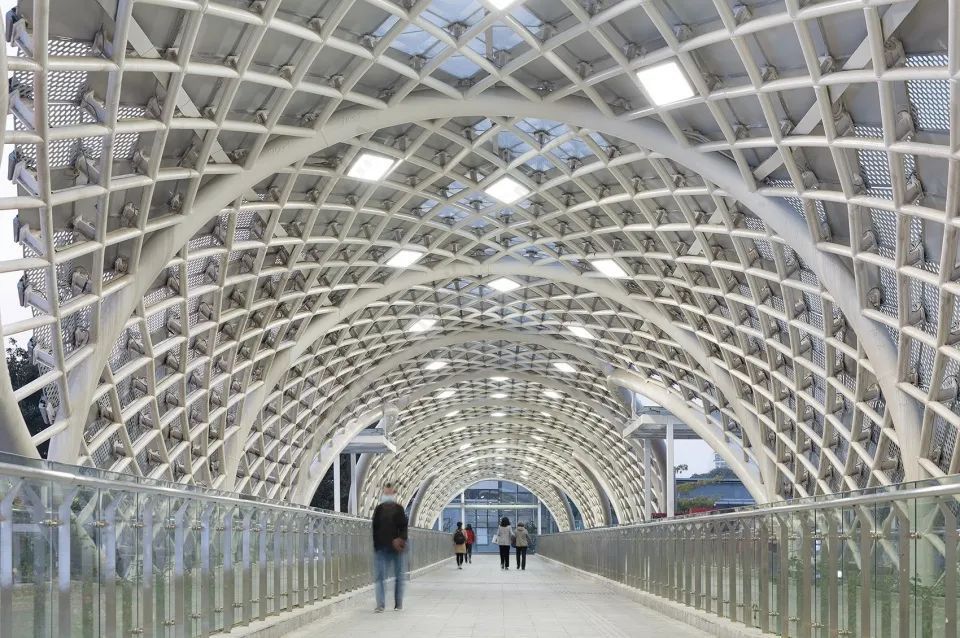

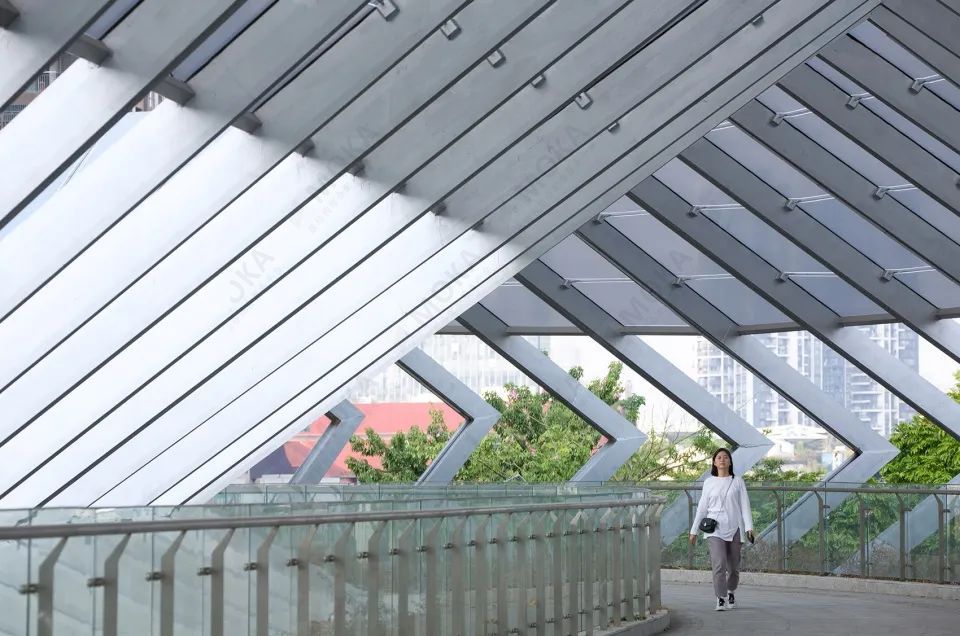

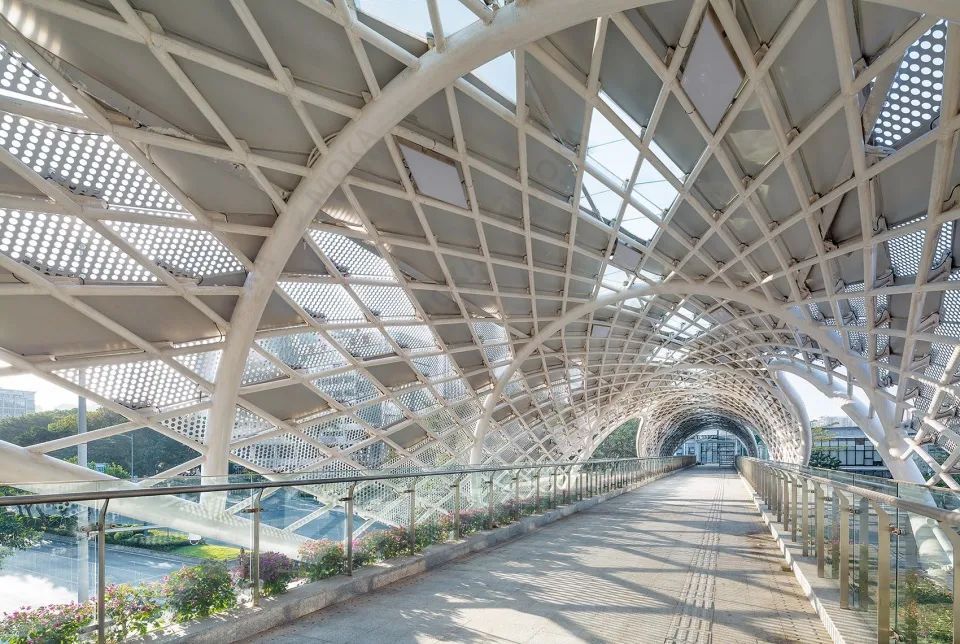

▼桥内空间

类型三：起伏桥

在现有城区内建设天桥有时候需要在垂直方向躲避障碍物，我们通过桥体骨架的起伏变化设计了一种在高度上可灵活变化的天桥，高低起伏的钢框架等距整列，在需要避让的位置降低高度，让天桥可以在城市内灵活穿插。波浪起伏的韵律感也让较长的线性同行空间变得更加愉悦。

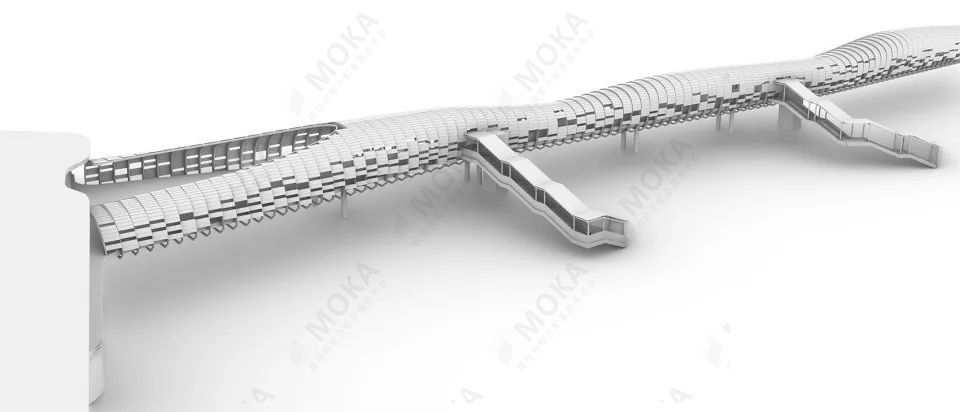

▼6号桥轴测

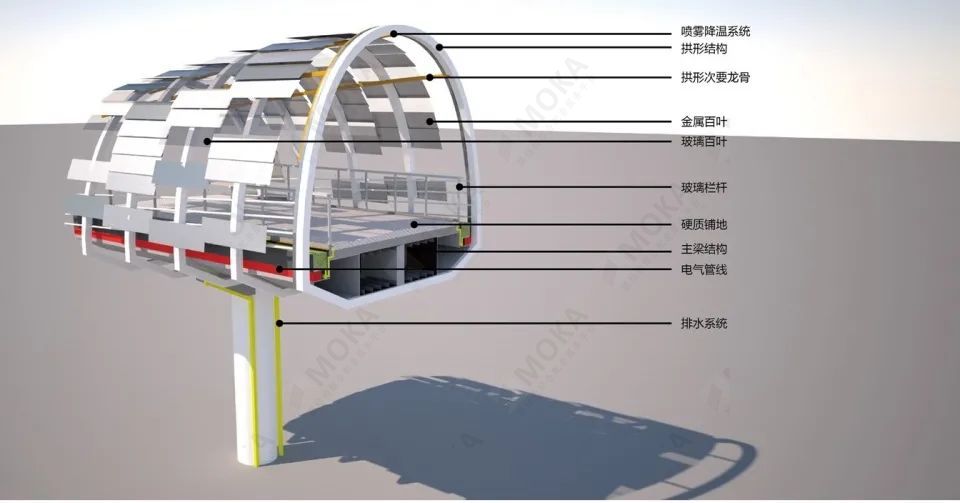

▼6号桥剖透视

5、6号桥接时代广场及龙城广场地铁站，横跨龙城大道及龙岗河，串联商业、公共交通，目前正在深化实施阶段等。

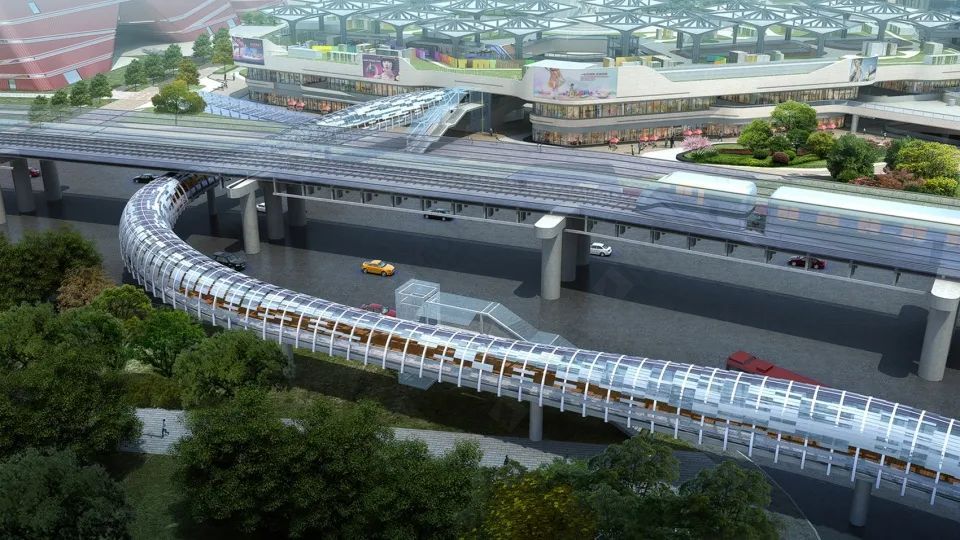

▼5&6号桥鸟瞰效果图

▼起伏的桥体骨架

类型四：平台桥

对于城市的高密度节点，桥不仅是立体通行的构筑物，而是可以成为丰富的城市生活场景的承托平台，桥可以进行放大，从点、线进化为面，最终为城市带来立体的空间体验。“漂浮群岛”二号连廊位于龙岗中心区政府旁，连接万科广场商业综合体与世贸百货广场，天誉二期住宅区，商业步行街等，是一个连接多方平台的二层景观廊道，二层通廊空间建立一个都市性休闲场所来解决交通问题以及提升片区的品质。

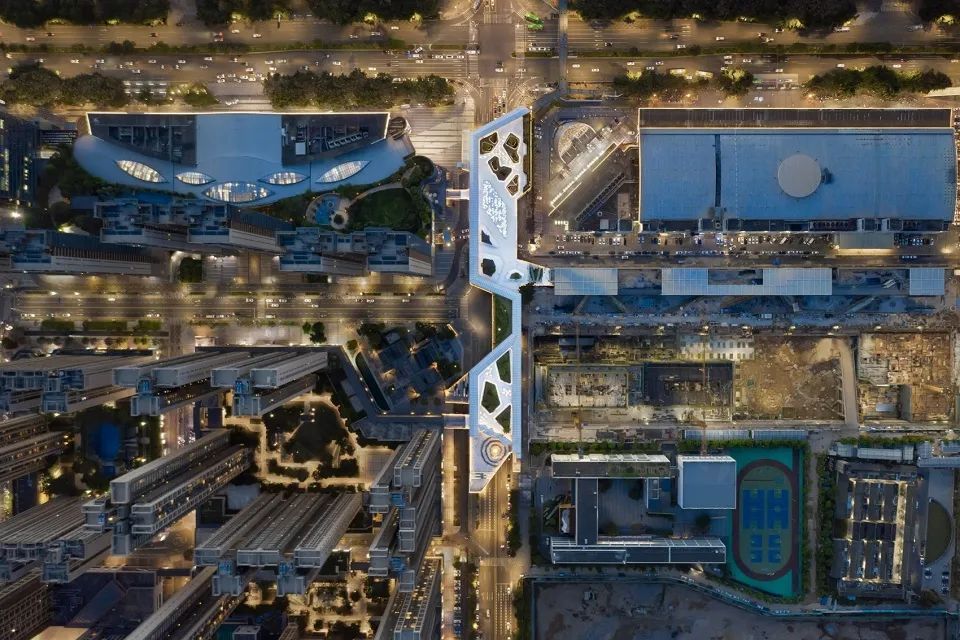

▼“漂浮群岛”二号连廊顶视

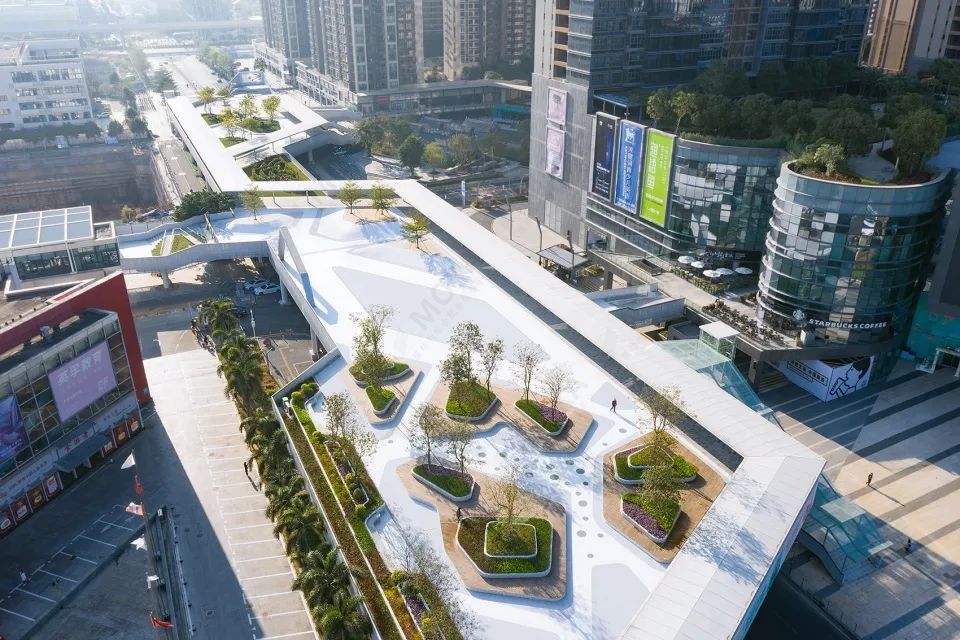

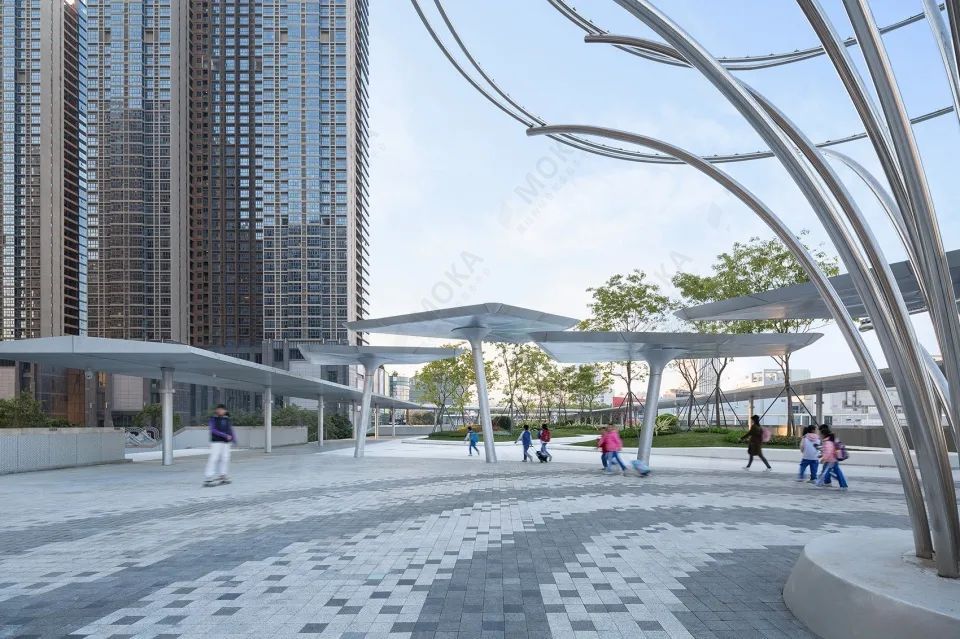

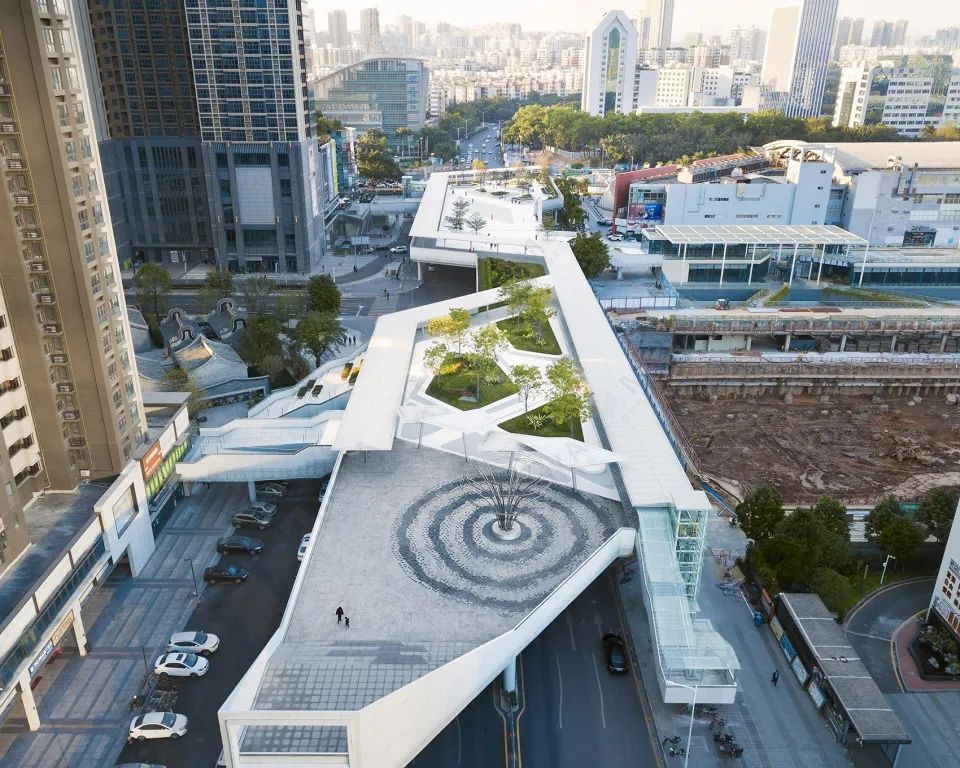

▼鸟瞰

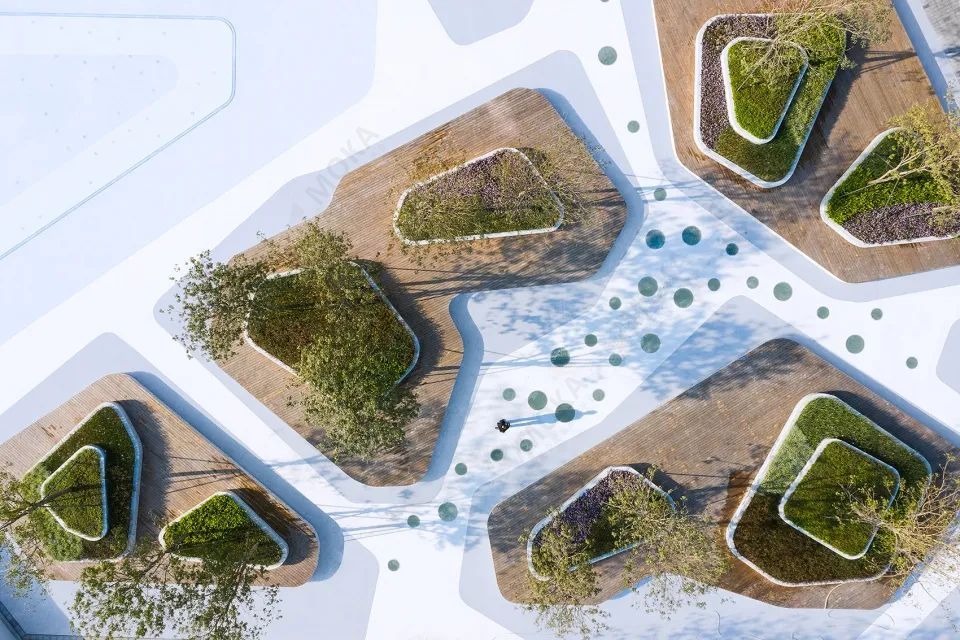

▼语林岛

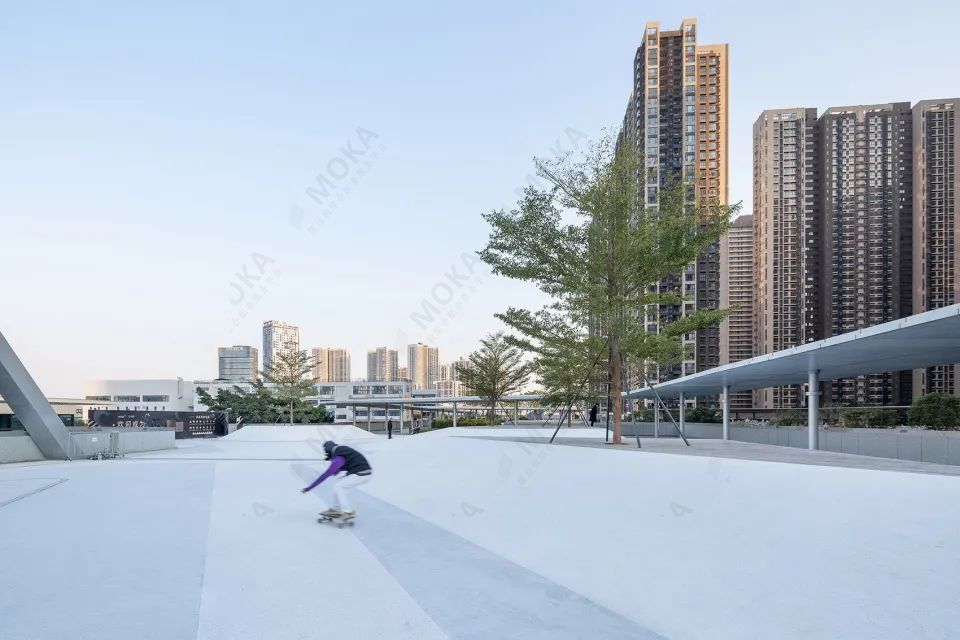

▼活力岛

▼游乐岛

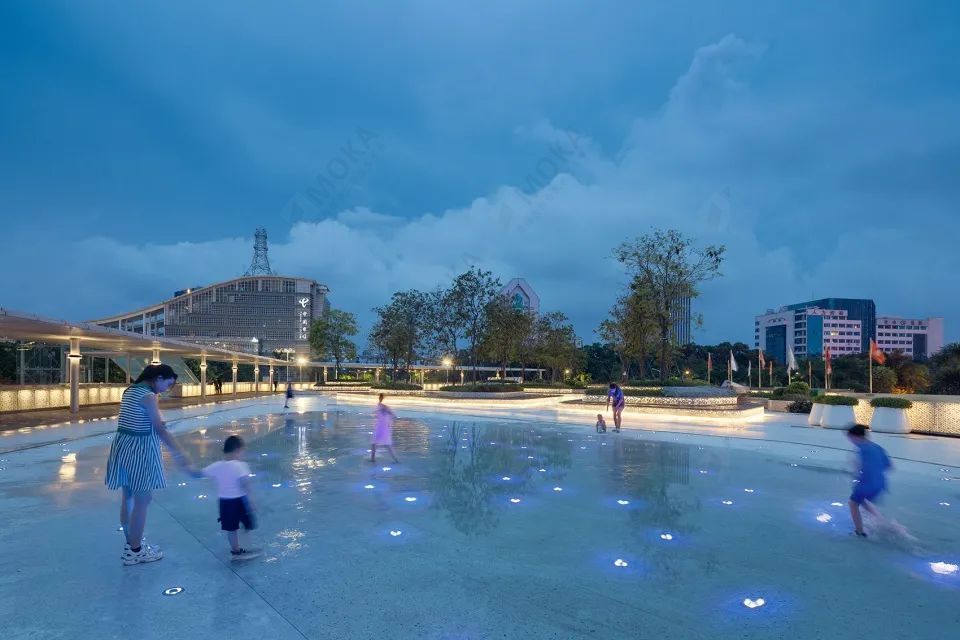

▼水雾岛

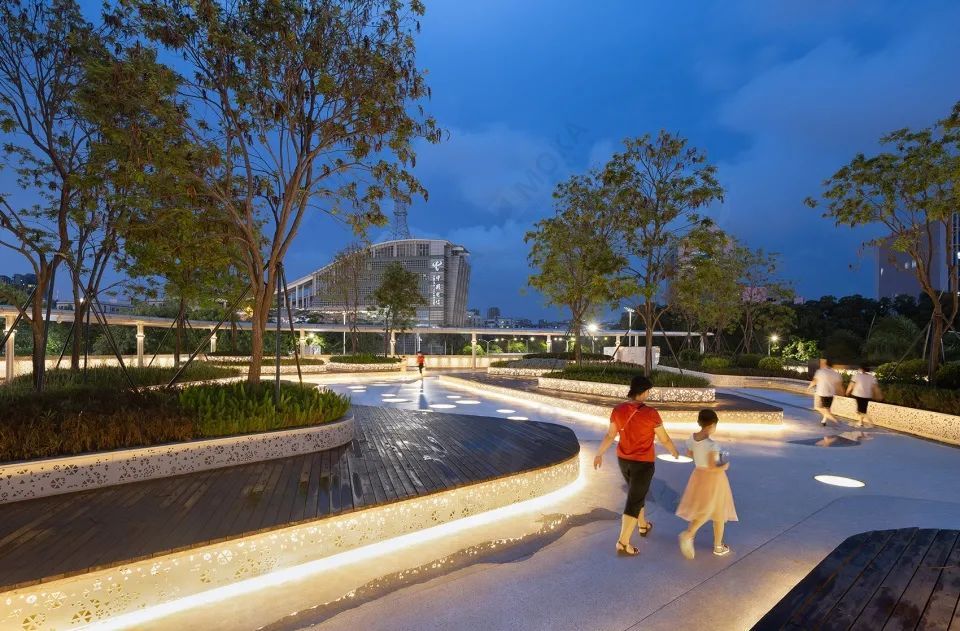

▼夜景

九龙连城，用四种类型归纳九条天桥是我们对龙岗三馆一城片区搭建立体步行系统的综合策略。这些天桥具有可参观，可复制，可快速建造的优点，亦可以根据场地的地形的变化做出快速回应。面对快速发展的城市化更新进程，这种多地块联合开发，步行系统立体化，将进一步发掘城市空间价值，对城市迈向更高的维度开发有着积极的意义。

项目图纸

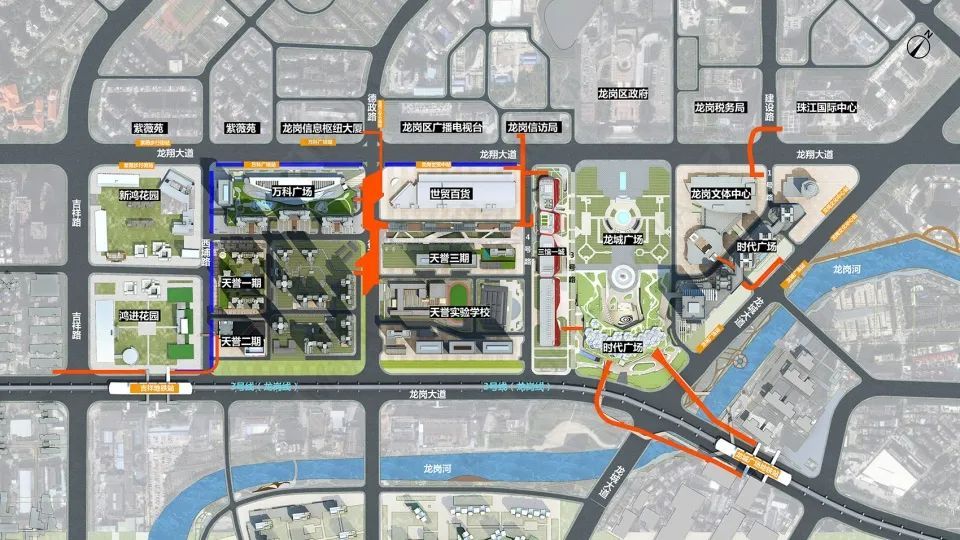

▼总体规划

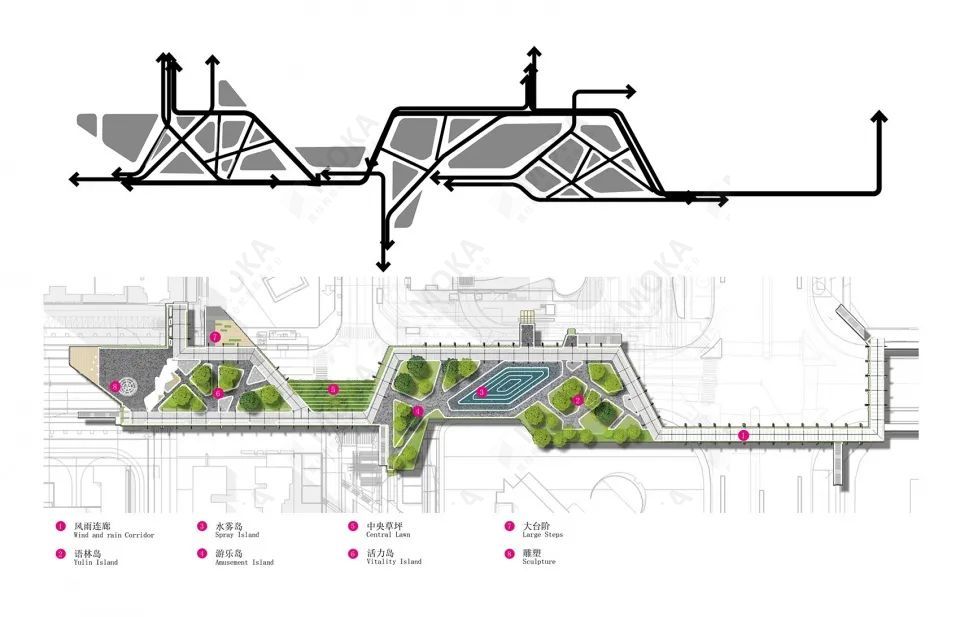

▼“漂浮群岛”二号连廊平面

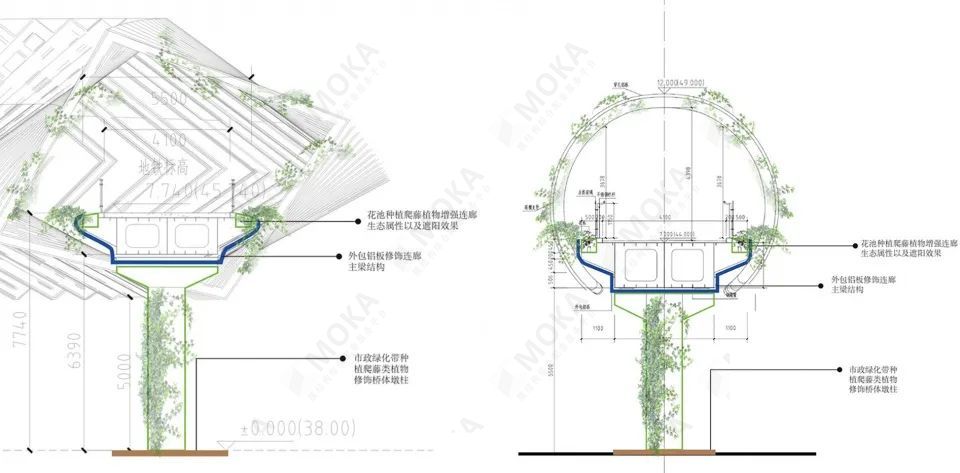

▼1&3号桥剖面
