衡阳博雅网球公园坐落于湖南省衡阳市珠晖区，总用地面积约220亩，总建筑面积约6.54万m²，其中：地上建筑面积约9506m²，地下建筑面积约5.59万m²。

总体设计

总体设计

项目主要建设2个功能区，北区网球主题公园，南区生态休闲公园。

地上部分主要建设：公园管理配套服务中心，网球中心（网球场1片），室外网球场15片（其中训练比赛场6片，比赛场3片，风雨赛场4片，下沉式赛场2片）。

地下部分主要建设：南区、北区两片地下智能化双层立体停车场（设计共设停车位约2600个），南区下沉商业，下沉庭院。

配套部分主要建设：人形过街天桥，地面巴士停车位，园林景观绿化（含亮化）、 景观水体改造等。

场地实景鸟瞰

下沉式广场/商业鸟瞰

建筑设计

网球中心建筑面积9543.04m²，可容纳4000多名观众，室内包含一个网球赛场、观赛包厢、餐厅、健身房、新闻转播厅、运动员更衣间、会议室等。

网球中心定位于承接国际单项赛事，满足WTA（国际女子网球协会）的验收标准。为了达到WTA所要求的室外球场，网球中心舍弃了传统建筑屋顶的设计，采用张弦梁钢结构与膜结构（PTFE膜）组合的采光屋顶，同时屋顶与下部结构距5-8m的高差，充分满足场地采光通风的要求。

网球中心外观模型效果

网球中心外观实景图

采用张弦梁钢结构与膜结构（PTFE膜）组合的采光屋顶

建筑外装本工程屋盖尺寸85m*65m椭圆形屋面。采用轮辐式，屋面围护材料为膜结构 ，结构轻盈简洁。

网球中心效果图

网球中心实景图，外围是由膜结构组成的规则框架

网球中心一层平面图

网球中心四层平面图

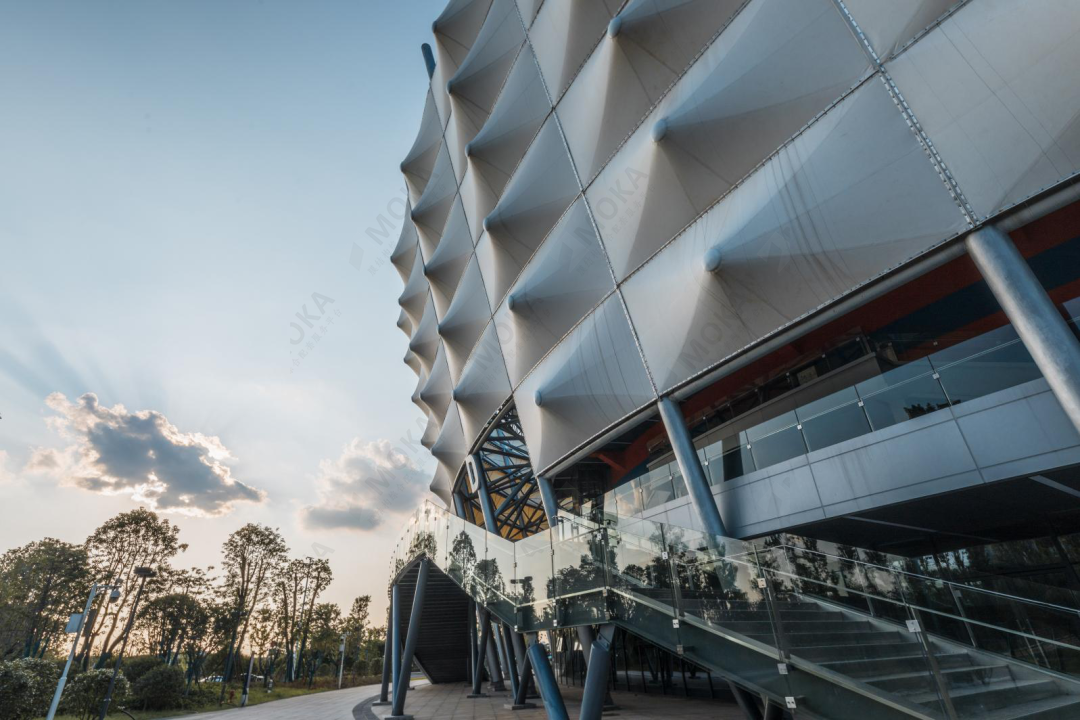

立面采用“风帆”的造型

网球馆外部装饰结构以钢结构打造而成，并覆盖以半透明的PTFE薄膜，使自然光得以进入建筑内部。

它的外墙由262个矩形单元构成，犹如风帆一般，寓意衡阳网球扬帆远航，同时膜结构具有清洁、防火、隔热、防冻的功能。

在节庆时期展现出不同的灯光效果

钢结构和膜的组合在建筑表面上形成连续的网格图案，每个网格单元面板都运用了灯光科技，能在灯光的照射下都会呈现出白色、蓝色或者红色，每个单元都能在比赛中发光，随着球队比赛氛围的变化，墙体的颜色也会随之变化，素有黑科技球馆之称。

夜里，室外的灯光会在立面上留下树木的影子

“钻石水晶”球馆

晚上网球中心内部灯光映衬在外围膜结构上，整个建筑犹如一块闪闪发光的巨大钻石水晶，晶莹剔透。

网球中心平面爆炸图

网球中心剖面图

网球中心看台碗型的座位席安装了制冷系统，确保体育场在的炎热夏季也可以良好地运行。屋顶采用PTFE纤维包层和缆索，在展开时犹如船帆一般覆盖在球场上方，在夏季时可提供荫蔽的比赛环境。

球馆通过计算机建模和风洞测试的运用使建筑外壳的性能得到了最大程度的提升，以确保球员和观众获得舒适的体验。

屋顶张弦梁结构

网球中心屋顶为椭圆形结构屋顶，由两部分组成：中厅上层部分屋顶与看台下层雨棚部分。

张弦梁钢结构图解

网球中心中厅上层部屋面采用轮辐式张弦梁结构，外形椭圆，室内顶部将结构构件予以部分暴露，并采用竖向线条将结构设备予以整合，与外立面元素相呼应。

中厅上层膜结构由轮辐式桁架构成，通过拉锁张力支撑，无额外圈梁。不规则横梁与看台下层屋顶的放射状桁架有1.6m的高差，方便场馆通风，屋顶的整体稳定性由8根钢筋混凝土柱子支撑结构来实现。

看台上方的屋顶是一个放射状的环形杆壳结构，从造型上看，屋顶的表面接近椭圆锥体，轻盈剔透。网球中心看台下层屋顶雨棚的支撑结构由呈放射状的梯形平面桁架结构组成，位于屋顶的内外轮廓与外部装饰结构之间。

室内设计

在满足举办全国性赛事、国际性单项赛事要求的同时，需要兼顾周边社区的体育文化活动诉求。传统的体育场馆有着符号化的庞大封闭的体量和固有形象，单一功能的体育馆往往在体育赛事间隔期因缺少赛事支撑而形成场所闲置的状态，带来巨大的场馆空置运营费用。

膜结构将自然光引入室内

采用橙、蓝间隔的穿孔铝板，彰显体育建筑的活力

所有的半室外空间即使在闭馆期间也全部对外开放，建筑的体量在多个层级得到削减，以日常的尺度融入周边的社区生活，充分提高场馆的日常使用率。

网球中心场馆内部效果图

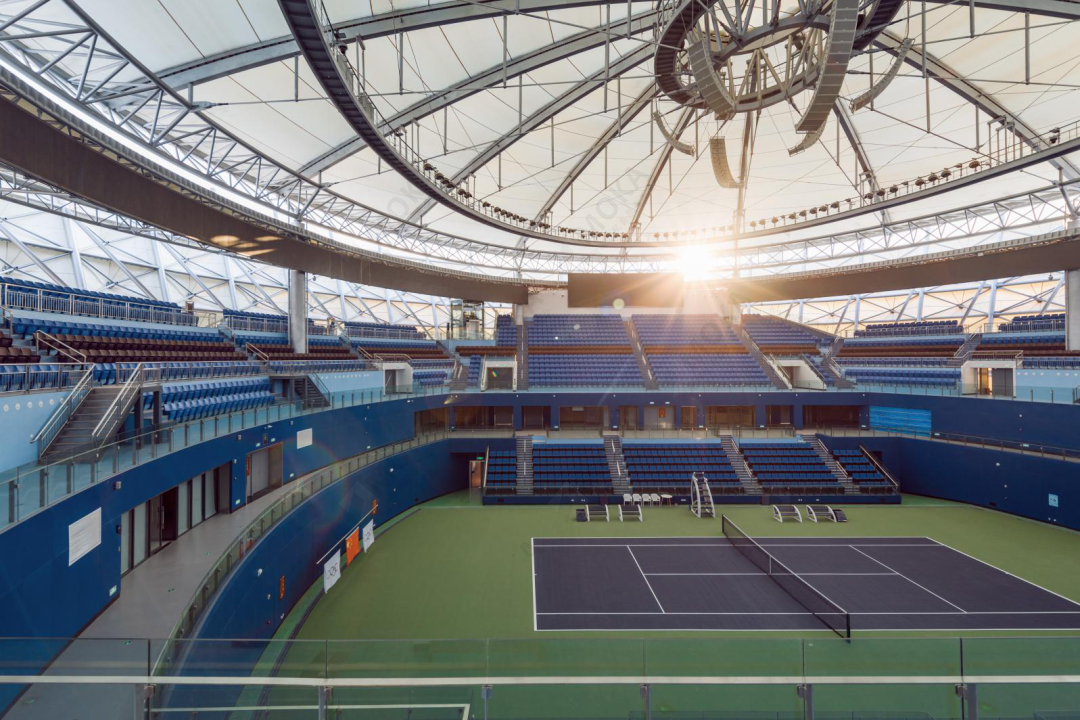

网球中心场馆内部实景图
