    木结构+ETFE——天府农博园

    时间:2021-09-13 作者:墨卡 点击:

    8月9日

    在阳光的照射下

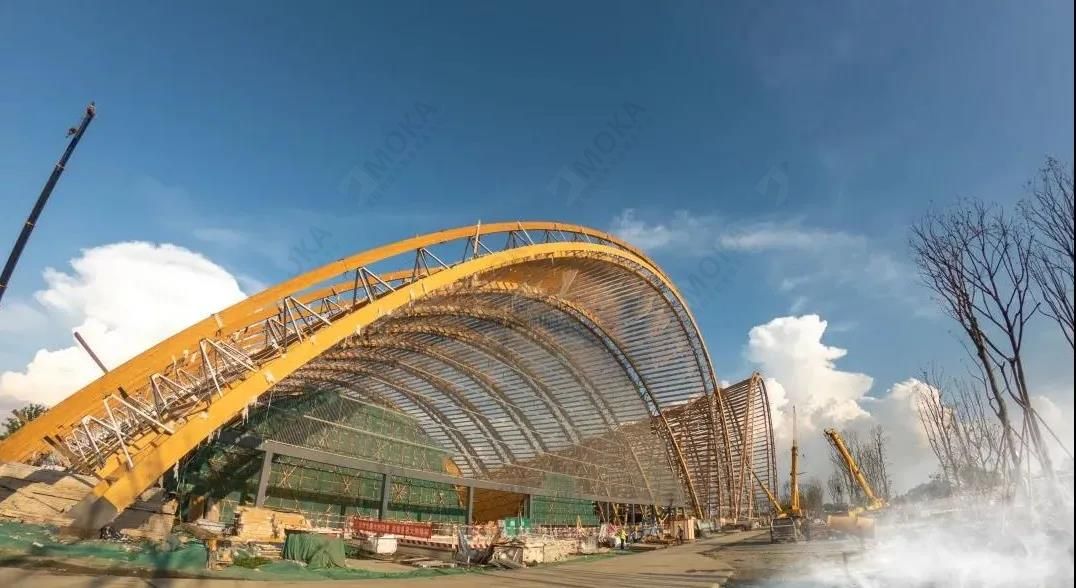

    层峦叠嶂的“金色稻浪”在天府农博园熠熠生辉

    为这个初秋增添了丰收的喜悦


    木结构+ETFE——天府农博园(图1)


    这个“金色稻浪”就是天府农博主展馆

    据了解

    天府农博主展馆木结构工程

    于近日完成最后一吊

    这标志着

    全国最大跨木工程量及最大跨木构

    也是全世界跨度最大的木结构建筑之一完成


    木结构+ETFE——天府农博园(图2)


    农博主展馆项目五个馆共有77个巨型木拱

    跨度高度均不相同

    节点类型繁多,设计难度大

    其中最大一拱跨度为118米

    最高为43.25米

    目前,天府农博主展馆项目已经雏形初现。远远望去,犹如稻浪翻涌起伏震撼人心。


    田馆相融 稻浪翻滚

    天府农博主展馆由中国建筑设计院院士崔愷领衔设计,位于天府农博园核心区——天府农博岛科创空间,西邻羊马河,周围是3000余亩高标准大田。与其它大型会展中心不同的是,农博主展馆更好地与田园融合、与自然衔接,5个尺度各异、绵延起伏、色彩斑斓的拱形建筑,寓意着“田馆相融、稻浪翻滚”。

    木结构+ETFE——天府农博园(图3)

    主展馆占地面积约202亩,总建筑面积约13万平方米,其中1号馆为会议中心,2、3号馆为农博展场,4号馆为农耕文明博物馆,5号馆为农创孵化,展馆东侧为商业街区。

    木结构+ETFE——天府农博园(图4)

    ▲ 1#展馆(会议中心)

    木结构+ETFE——天府农博园(图5)

    ▲ 2#3#展馆(农博展场)

    木结构+ETFE——天府农博园(图6)

    ▲ 4#展馆(农耕文明博物馆)

    木结构+ETFE——天府农博园(图7)

    ▲ 5#展馆(农博展厅)

    木结构+ETFE——天府农博园(图8)

    ▲ 前展后街(新消费场景)

    目前,主展馆主体结构已全部完成,钢木组合棚架工程完成99%,幕墙工程完成95%,总平完成70%,精装修完成60%,展陈布展完成40%,ETFE膜结构完成20%。下一步除G4博物馆展陈布展外,其余工程8月底完成。

    技术创新 世界级木结构建筑巅峰之作

    主展馆项目采取世界首创的钢木混合空腹桁架拱(钢木结构),整体为CNC加工木檩条+ETFE 膜结构体系,这座长在田野中的巨型建筑,在工程技术上运用了许多在成都,乃至国内都少见的高新技术、高级材料。

    木结构+ETFE——天府农博园(图9)

    木结构+ETFE——天府农博园(图10)

    据了解,木结构原材料是来自欧洲高寒地带的落叶松和云杉,在奥地利、瑞士工厂采用CNC数控机床加工成成品,其材质强度高、坚固耐用。钢木结构的组装采用变截面胶合木作为拱形桁架的上下弦杆,和锥形腹杆共同形成三角形截面的拱形桁架。利用天然木材的肌理,通过结构展现建筑的表现力。

    木结构+ETFE——天府农博园(图11)

    顶棚为德国进口ETFE膜,这种膜的承重能力强,仅仅0.25毫米的厚度,承重能力却达到每平方米2吨。膜片数量多、颜色多,通过采用参数化建模技术、加工图数字化自动出图等措施,达到设计规则统一、安装快捷高效的效果,最终呈现五彩斑斓的表面,表达积极、健康、丰收的景象。

    木结构+ETFE——天府农博园(图12)

    ETFE膜材特性

    1、抗温度变化,能直接暴露于-200℃—150℃的温度中;

    2、ETFE膜的透光率可高达95%。该材料不阻挡紫外线等光的透射,以保证建筑内部自然光线充足。通过表面处理,该材料的半透明度可进一步降低到50%;

    3、特有抗粘着表面使其具有高抗污,易清洗的特点,通常雨水即可清除主要污垢;

    4、ETFE膜达到B1、DIN4102防火等级标准,燃烧时也不会滴落。厚度通常为0.05mm~0.25mm,且该膜质量很轻,每平方米只有0.15kg~0.35kg。这种特点使其即使在由于烟、火引起的膜融化情况下也具有相当的优势;

    5、ETFE膜材完全为可再循环利用材料,可再次利用生产新的膜材料,或者分离杂质后生产其它ETFE产品,所以ETFE膜建筑安全环保。

    6、耐腐蚀特性,同时又有对金属特有的较强粘着特性,克服了聚四氟乙烯对金属的不粘合性缺陷,加之其平均线膨胀系数接近碳钢的线膨胀系数,使ETFE(F-40)成为和金属的理想复合材料,具有极优良的耐负压特性;

    7、ETFE膜使用寿命至少为25~35年,是用于永久性多层可移动屋顶结构的理想材料。

    ETFE膜材作为以含氟树脂为原料,兼备多种优异特点,高透光性、耐候性、优异的机械强度和良好的阻燃性能,已成为建筑师设计各种不同造型的良好选择。ETFE免费咨询热线:136 0000 0240
